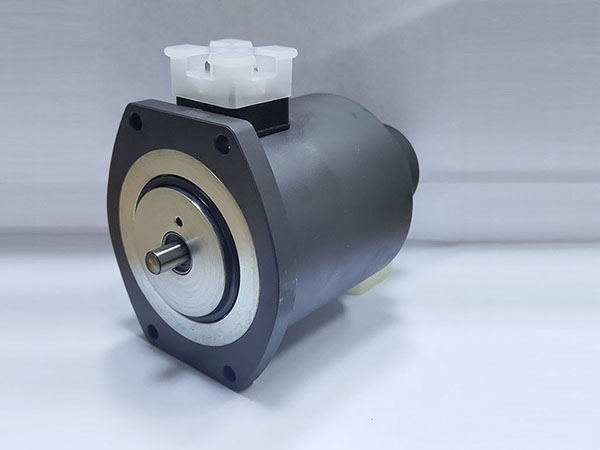

比例電磁鐵的特性
靜態性能指標
(1)滯環 電液比例閥的輸入電流在正負額定值之間作一次往復循環時，同一輸出值(壓力或流量)對應的輸入電流存在差值△I。通常規定差值中的最大值 與額定電流的百分比為電液比例閥的滯環誤差。滯環誤差越小，電液比例閥靜態性能越好，一般允許最大滯環誤差為7%。
(2)線性范圍及線性度 為了保證電液比例閥輸出的流量或壓力與輸入的電流成正比變化，一般將壓力――電流、流量――電流的工作范圍取在特性曲線的近似直線部分，這個工作范圍稱為電液比例閥的線性范圍。線性度是指線性范圍內特性曲線與直線的最大位移 相對于額定輸入電流的百分比。選擇電液比例閥時，應選線性范圍寬及線性度小的閥。
(3)分辨率 電液比例閥輸出的流量或壓力發生微小變化(△Q或 p)時，所需要的輸入電流的最小變化量與額定輸入電流的百分比稱為分辨率。分辨率小，靜態性能好，但分辨率不能過小，否則會使閥的工作不穩定。
(4)重復精度 在某一壓力或流量下重復輸入電流，多次輸入電流的最大差值 與額定輸入電流的百分比稱為重復精度。重復精度越小閥的性能越好。
動態性能指標
(1)階躍響應 當給定的輸入電流為階躍信號時，輸出的壓力或流量達到穩定狀態所需的時間稱為階躍時間，它的大小反映了比例閥動作的靈敏度。階躍時間一般應小于0.45s。所謂穩定狀態系指輸出信號大于調定值的98%的工況。
(2)頻率響應 當加入頻率為ω的正弦擾動時，在穩定狀態下輸出和輸入的復數比值關系稱為頻率響應。電液比例閥的頻率響應定義在增益為-3db、滯后相位角為-45°處，該處的頻率越高，閥的性能越好。
