用途：力士樂型六通徑電磁閥
直流電壓（Ｖ）：12 24 110 220
內孔直徑：Φ23
線圈長度：50.5
微信：15236526823
- 產品詳情
- 特性曲線

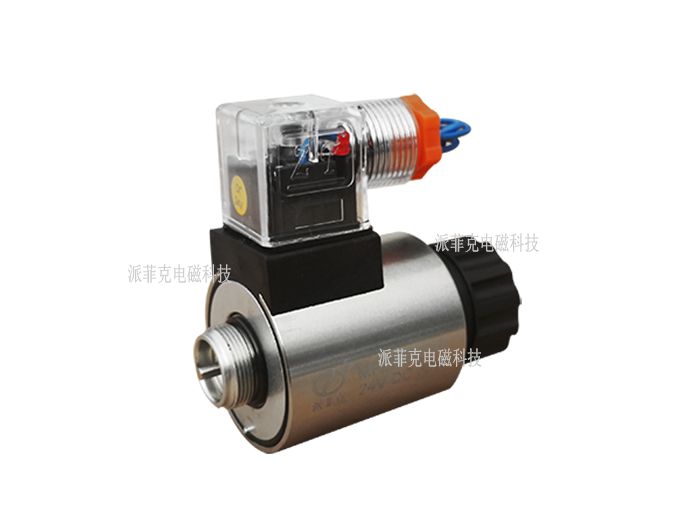

產品型號：Z12-37YC
用途：
本電磁鐵適用于單相橋式全波整流的直流電源，電壓至220V的控制電路中，作為液壓電磁換向閥的動力元件?？膳涮子诘聡?guó)力士樂（REXROTH）六通徑螺紋聯結電磁換向閥。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110% (特殊要求可訂貨時提出）。
● 外殼防護等級為IP65。
技術參數：
額定電壓（V） | DC 24 | 消耗功率（W） | 30 |
穩態額定推力（N） | ≥37 | 持續通電率（%） | 100 |
全行程 | 6.5 | 額定行程 | 2.8 |
承受油壓（MPa） | 21 | 防護等級 | IP65 |
切換頻率（t/h） | 15000 | 工作壽命 | 10X10---6 |

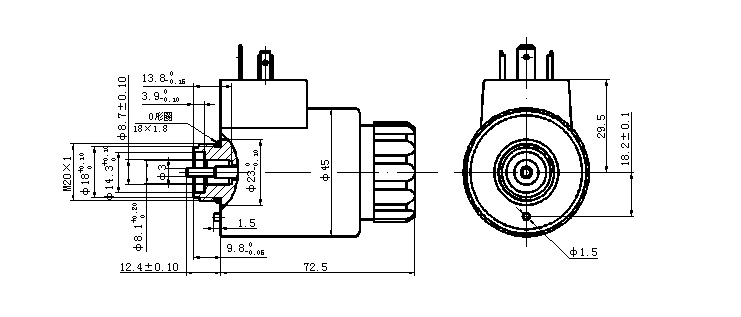

外形及安裝尺寸：
使用注意事項：
● 電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格必須與電磁鐵本體電壓規格相符。
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖謩?dòng)推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工 作。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
● 當電源為交流時，可以選用MFB12- YC交流本整型電磁鐵，其性能和MFZ12- YC 完全相同。
樣本說明：
如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的連接尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。

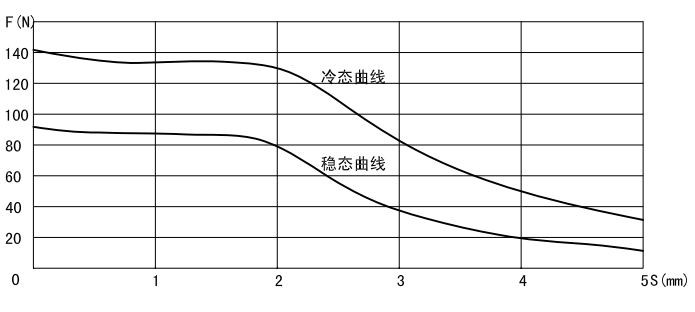

S-F測試曲線：

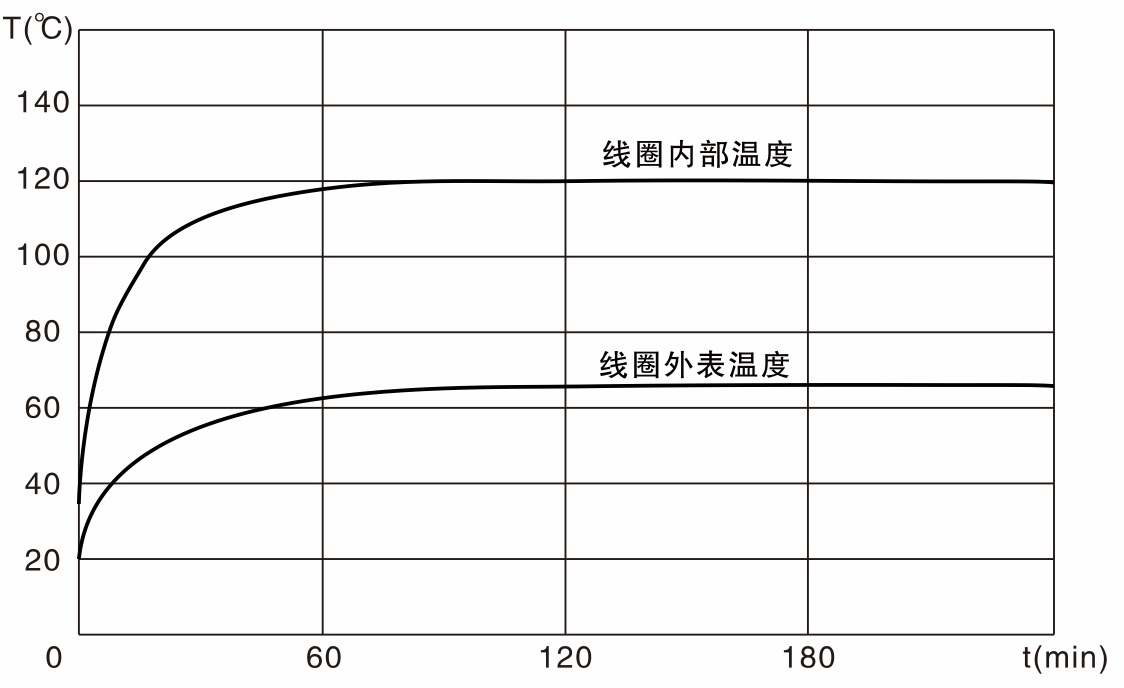

通電時間-溫度曲線：
注：特性曲線僅供參考。
主要性能參數均為試驗條件下獲得。我公司保留修改參數的權力。
